یکی از عوامل اصلی در بروز خسارات مالی، صدمات و تلفات جانی به ویژه در منازل مسکونی، مراکز اداری، تجاری و مجتمع های صنعتی عدم رعایت مسائل ایمنی در استفاده از انرژی برق می باشد.

به منظور حفاظت از جان افراد در مقابل خطر برق گرفتگی و جلوگیری از خطرات جریان نشتی از کلیدهای حفاظت از خطر برق گرفتگی (محافظ جان) استفاده می شود. این کلیدها که بر اساس حساسیت خود به دو نوع خانگی و صنعتی تقسیم می شوند، علاوه بر حفاظت افراد در مقابل تماس مستقیم و یا غیر مستقیم برق، با جلوگیری از نشتی جریان در حفاظت دستگاه ها و تجهیزات صنعتی نیز موثر می باشند. براین اساس در صورتی که حساسیت کلیدها تا 30 میلی آمپر باشد این کلید به عنوان حفاظت از جان و در صورتی که حساسیت آن بیشتر از 30 میلی آمپر باشد به عنوان حفاظت از تجهیزات صنعتی به کار می رود.

اساس کار کلیدهای حفاظت از خطر برق گرفتگی، مقایسه جریان ورودی با جریان خروجی کلید می باشد به طوری که اگر جریان نشتی در مداری که کلید در آن واقع شده است بیشتر از حساسیت کلید باشد کلید عمل کرده و جریان ورودی و در نتیجه مدار را قطع می نماید.

از مزایای دیگر استفاده از کلیدهای حفاظت از خطر برق گرفتگی جلوگیری از بروز آتش سوزی در اثر وجود جریان نشتی می باشد. با توجه به اینکه یک جریان 0.5 آمپری می توان باعث بروز آتش سوزی شود، کلید حفاظت از خط برق گرفتگی با تشخیص جریان نشتی و قطع جریان ورودی، مانع از بروز آتش سوزی می شود. همچنین از آنجا که در صورت وجود جریان نشتی در بدنه وسائل برقی و یا سیستم سیم کشی ساختمان، این جریان به مرور زمان یاد می شود و احتمال سوختن وسایل برقی و سیستم سیم کشی ساختمان را به وجود می آورد لذا استفاده از کلیدهای حفاظت از خطر برق گرفتگی، با توجه به کاهش میزان هدر رفتن انرژی الکتریکی و برق مصرفی. صرفه جوئی اقتصادی و حفظ ثروت های ملی را نیز در بر خواهد داشت.

الف- مشخصات کلیدهای حفاظت از خطر برق گرفتگی (جریان نشتی):

1. دمای کاری کلیدها جهت قطع جریان نشتی متناوب از 25- تا 40 درجه سلسیوس و با قدرت اتصال کوتاه 6 تا 25 کیلو آمپر می باشد.
2. جهت حفاظت کلیدها و مدار مصرفی در مقابل اتصال کوتاه و اضافه بار بایستی فیوز پشتیبان (Back-Up Fuse) با توجه به جریان نامی کلید و مشخصات ارائه شده در کاتالوگ نصب گردد.
3. کلیدها با جریان نامی 125-16 آمپر تولید می شوند.
4. کلیدها جهت استفاده مشترکین تک فاز (خانگی) به صورت دو پل (فاز + نول) و مشترکین سه فاز (صنعتی) به صورت چهار پل، که می تواند همراه با نول و یا بدون نول (در سیستم های سه سیمه) به کار رود.
5. میزان جریان قطع خودکار کلیدها (حساسیت) از 10 میلی آمپر تا 1.5 آمپر، و مدت زمان قطع حداکثر 200 میلی ثانیه است.

ب- دستور العمل نصب:
با توجه به مقررات و استانداردهای بین المللی، رعایت موارد ذیل در نصب کلیدهای محافظ جان ضروری می باشد:

1. قبل از نصب بایستی با آمپرمتر مخصوص میزان نشتی جریان در مداری که قرار است. کلید فوق نصب گردد اندازه گیری شود و در صورتی که میزان جریان نشتی بیشتر از 2% حساسیت نامی کلید باشد پس از نشت یابی و رفع نقص، اقدام به نصب کلید گردد. این نشتی می تواند بین فاز و زمین، نول و زمین، فاز یا نول با فازها و نول ها مدارهای مجاور باشد که در تمام حالت های فوق کلید اقدام به قطع مدار می نماید.
2. در مورد کلیدهای دو پل سیم نول به ترمینال مشخص شده با علامت N و سیم فاز به ترمینال مشخص شده با علامت L متصل می شود.
3. در سیستم تکفاز، دو سیم نول و فاز و در سیستم سه فاز، چهار سیم (سه فاز و نول) بایستی به ورودی و خروجی کلید متصل گردد.
4. با توجه به موقعیت نصب، سیم های ورودی و خروجی می توانند از بالا و یا پائین به کلید متصل شوند که این امر در کارکرد کلید اثری نخواهد داشت.
5. درجه حفاظت کلیدها برای جلوگیری از ورود اجسام خارجی برابر با IP 40 می باشد.
6. کلید عملیات نصب و رفع نقص بایستی توسط فرد متخصص انجام شود.
7. ترمینال های ورودی و خروجی کلیدها با توجه به آمپر کلید برای بالاترین قطر کابل یا سیم در نظر گرفته شده و از این نظر مشکلی وجود نخواهد داشت.
8. همراه با کلید امکان استفاده از کنتاکت کمکی نیز وجود دارد.

پ- دستورالعمل دوره بهره برداری:

قطع جریان برق توسط کلید محافظ جان نشان دهنده آن است که حداقل یکی از وسایل برقی موجود در مدار و یا اینکه سیم کشی ساختمان دارای جریان نشتی می باشد که در این صورت باید ابتدا دو شاخه کلیه وسائل برقی را از پریزها بیرون آورده و پس از وصل مجدد کلید حفاظت از خطر برق گرفتگی مطابق با موارد زیر عمل نمود:

1. چنانچه کلید دوباره جریان برق را قطع نمود: این امر بدین معنی است که در سیستم سیم کشی داخل ساختمان و یا سیم های خروجی از مدار کلید حفاظت از خطر برق گرفتگی جریان نشتی به وجود آمده است و تا زمانی که این نشتی وجود داشته باشد کلید قابل وصل نخواهد بود و هربار پس از وصل کلید، بلافاصله فرمان قطع می دهد که در این صورت بایستی توسط فرد متخصص نسبت به رفع نقص اقدام گردد.
2. در صورتی که بعد از خارج نمودن کلیه وسایل برقی از مدار، کلید حفاظت از خطر برق گرفتگی، جریان برق را قطع نکند: این امر بدین معنی است که در سیستم سیم کشی ساختمان مشکلی ندارد و یکی از وسائل برق داری جریان نشتی به بدنه می باشد که در این صورت وسائل برقی را تک تک به برق وصل نموده تا کلید قطع نماید، قطع کلید نشانه آن است که آن وسیله برقی دارای جریان نشتی به بدنه می باشد که بایستی نسبت به رفع نقص آن اقدام گردد.

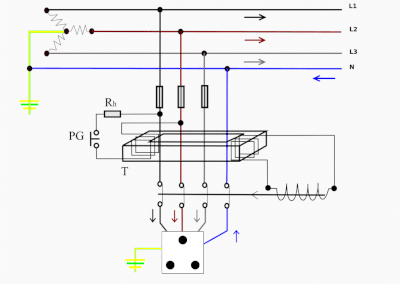

نمای شماتیک کلید نشتی جریان

در روی هر کلید حفاظت از خطر برق گرفتگی یک شاسی کلید قطع و وصل جهت قطع و وصل جریان عبوری از کلید، و یک شاسی فشاری زرد رنگ به منظور تست عملکرد کلید به کار رفته است. با فشار شاسی تست یک جریان نشتی مجازی به وجود می آید و باعث قطع کلید می گردد لذا حداقل هرماه یک بار می بایست از این دکمه استفاده نمود و در صورت کاربرد شاسی تست و عدم قطع مدار، بایستی حتما" به مسئول نصب اطلاع داده شود تا نسبت به تعویض کلید اقدام نماید.

با استفاده از کلیدهای حفاظت از خطر برق گرفتگی یک عمر آسایش و امنیت و صرفه جوئی اقتصادی خواهید داشت.
